7. Le détail par type entrées sorties
7.1 Entrée TOR
7.1.1 Capteur impulsion TOR
7.1.2 Capteur TOR
Animation
Défaut
Inhib défaut
7.2 Sortie TOR
Vanne / Moteur / Autre
| Nom | Description | Unité | Bloc automate | Type de variable automate | Arborescence mnémonique | Fonction LINA |
|---|---|---|---|---|---|---|
| Forçage | La gestion du mode auto ou manuel |
|
|
|
|
Mnémonique / Hyper vision Évènement |
| Animation | L’état de l’actionneur |
|
|
|
|
Mnémonique / Hyper vision Évènement |
| Défaut | Défaut de discordance |
|
|
|
|
Défaut |
| Inhibition défaut | Inhibition du défaut de discordance |
|
|
|
|
|
| Défaut autres | Défaut de Divers liés au moteur |
|
|
|
|
|
| Inhibition défaut autres | Inhibition défaut divers lié au moteur |
|
|
|
|
|
| Suivi fonctionnement | Table de 5 mots |
|
|
|
|
Compteur |
7.3 Entrée ANA
| Nom | Description | Unité | Bloc automate | Type de variable automate | Arborescence mnémonique | Fonction LINA |
|---|---|---|---|---|---|---|
| La valeur réelle | Valeur réelle convertie par l’automate | Grandeur physique (T°, bar, …) | DB21 |
|
EANA | Courbe |
| La valeur en point | Valeur lue par l’automate | En point | DB2 |
|
IMG_EA |
|
| CALIB_EA | Donnée de calibrage UDT calibrage (contient au moins le coef A et B) |
Structure | DB22 |
|
|
Calibrage |
| INHIB_DEF_SEUIL_000 | Inhibition des défauts | Ture/False | DB76 |
|
INHIB_DEF |
|
| DEF_SEUIL_000 | Défaut | Ture/False | DB75 |
|
DEF_SEUIL | Défaut |
| PARAM_DEF_SEUIL_ANA_000 | Lien tableau de valeur pour les paramètres | Grandeur physique (T°, bar, …) | DB850 |
|
PARAM_SEUIL_ANA | Tableau de valeur |
7.3.1 Exemple

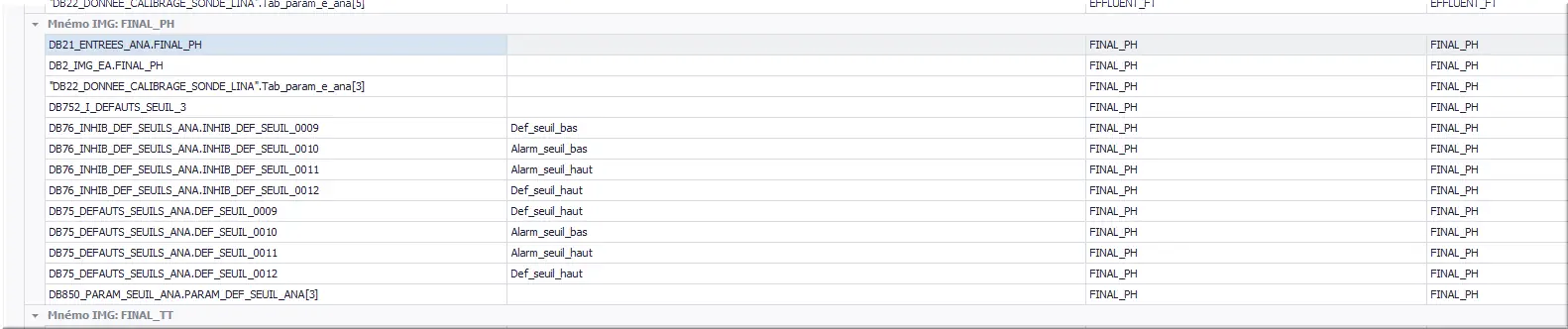

Figure 31 : liste des entrées analogiques
